เครื่องทดสอบการแพร่กระจายไฟบนพื้นผิวของวัสดุอาคาร BS476-7

คําแนะนํา:

• ใช้ได้กับวัสดุก่อสร้างอังกฤษและสมาธิการทดสอบความอ่อนเพลิงเหล็กสูง สอดคล้องกับมาตรฐานสําหรับ BS 476-7วิธีการทดสอบเพื่อกําหนดการจัดหมวดของพื้นที่กระจายไฟของผลิตภัณฑ์.

• เครื่องทดสอบการแพร่กระจายไฟบนพื้นผิวของวัสดุอาคาร BS476-7ใช้เป็นหลักในการกําหนดการขยายของไฟที่บนพื้นผิวเปิดเผยของผนังและเพดานมีเพลิงเล็ก ๆ เพื่อจุดไฟตัวอย่าง, และการกําหนดการไหลของความร้อนวิกฤต

• เครื่องทดสอบการแพร่กระจายไฟบนพื้นผิวของวัสดุอาคาร BS476-7 พื้นที่ของแผ่นแสงสว่างมีขนาด 850mm × 850mm ตัวถือตัวอย่างทดสอบใช้วิธีการเย็นด้วยน้ํา พร้อมกับแผ่นปรับและเซ็นเซอร์การไหลของความร้อน สามารถปรับปรุงโปรไฟล์การไหลของความร้อนได้อุปกรณ์การทดสอบที่ต้องการสูงกว่าสําหรับพื้นที่ห้องปฏิบัติการเพื่อประกอบเครื่องมือทดสอบ ผู้ใช้ต้องมีมาตรการรักษาความปลอดภัยมากขึ้น

มาตรฐาน:

BS 476 ตอนที่ 7

สนามการใช้งาน:

• วัสดุก่อสร้าง

ลักษณะ:

• อุปกรณ์นี้ประกอบด้วยแผ่นรังสีที่ติดตั้งตั้งแน่นในรอบและสนับสนุนบนกรอบ

• แผ่นรังสีถูกปนเปื้อนด้วยผสมก๊าซและอากาศ

• แผ่นการเรเดียเมนต์มีขนาดสี่เหลี่ยม 850 มม สําหรับบล็อกเผาไหม้ชนิดที่มีความขัดแย้งแบบมีขวาง ออกแบบมาเพื่อให้เกิดการเผาไหม้อย่างมีประสิทธิภาพของผสมอากาศ-ก๊าซ-อากาศโดยไม่เกิดการเผาไหม้บนหน้าของแผ่นภายใต้สภาพการทํางาน.

• แผนรังสีและรอบ ๆ ของมันถูกสนับสนุนบนกรอบเพื่อให้ศูนย์กลางของแผ่นอยู่ที่ประมาณ 1250 ± 100 มมเหนือระดับพื้น

• ตัวถือตัวอย่างและการจัดระเบิดเพลิงแบบทดลองติดตั้งอยู่ด้านหนึ่งของอุปกรณ์

• ตัวถือตัวอย่างประกอบด้วยกรอบเหล็กเย็นด้วยน้ําที่มีแผ่นหน้าเย็นด้วยน้ําแผ่นหน้า overlap ตัวอย่างโดย 20± 2mm บนขอบด้านบนและด้านล่างของพวกเขาและมากกว่าขอบแนวตั้งติดกับแผ่นการรังสี.

• มีการวางแคลมพับด้วยสปริง เพื่อจับตัวอย่างไว้กับแผ่นหน้า

• การให้น้ําพกพาให้กับผู้ถือตัวอย่าง ทําให้อุณหภูมิสูงสุดไม่เกิน 35 °C ที่ทางออกจากผู้ถือตัวอย่าง

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• ความสูงของตัวถือตัวอย่างมีขั้วเพื่อให้มันสามารถหมุนได้ในแนวราบ ห่างจากหน้าของแผ่นรังสีระหว่างการทดสอบจากตําแหน่งทดสอบไปตําแหน่งรอคอย และกลับกัน.

• เครื่องเผาเครื่องบินประกอบด้วยท่อเหล็ก

• เส้นทางการส่งก๊าซและอากาศไปยังแผ่นรังสีมีเครื่องวัดระบายน้ํา, เครื่องควบคุมความดัน, วาล์วควบคุมและอุปกรณ์ความปลอดภัย

• เครื่องวัดกระแสความร้อน: ระยะ: 0 ~ 50 kw/m2; การปล่อยของพื้นผิว:ɛ=0.95±0.05.

• บอร์ดปรับขนาดตัวปลอม พร้อมตัวถือ, เครื่องวัดกระแสความร้อนปรับขนาด และการติดตั้ง

ปริมาตร:

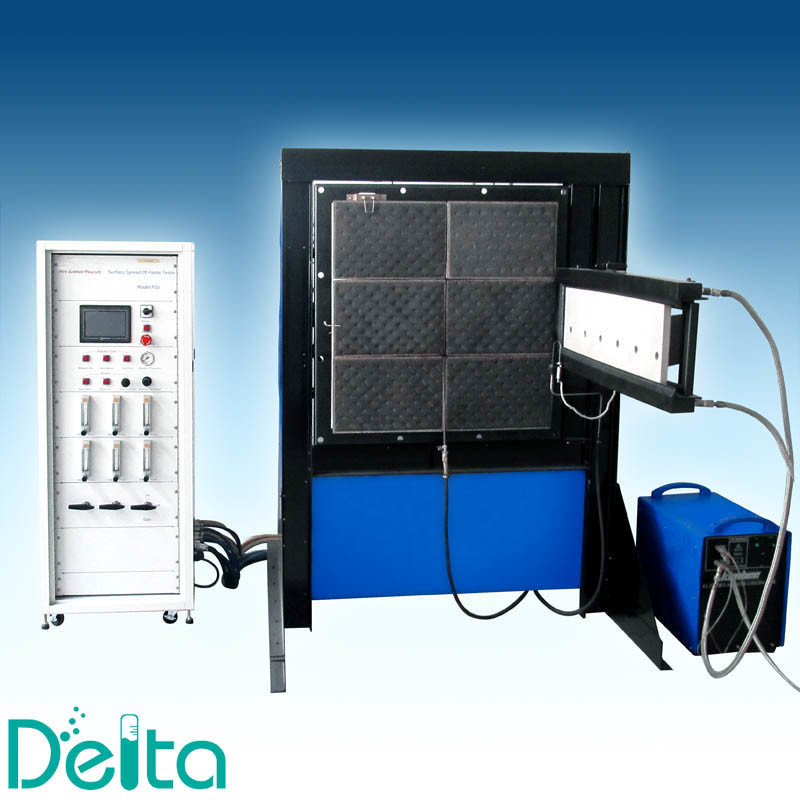

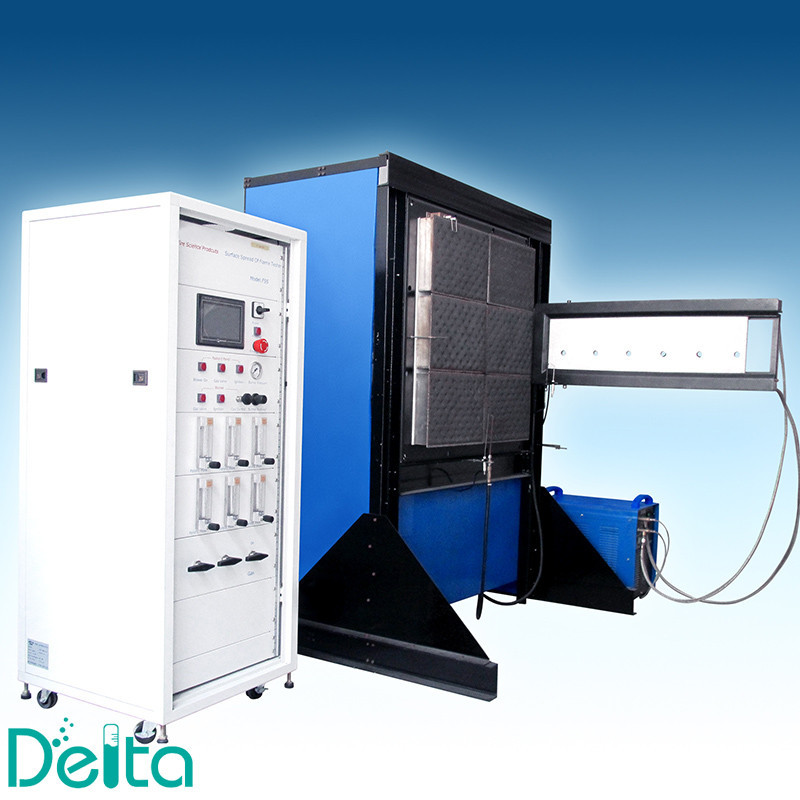

วัสดุก่อสร้าง การทดสอบการแพร่กระจายไฟบนพื้นผิว BS476-7 อุปกรณ์ทดสอบภาพจริง:
