ISO13506-1,2 ASTM F1930 อุปกรณ์การทดสอบการลมไฟของหุ่นจําลอง

อุปกรณ์ทดสอบการลมเพลิงของหุ่นยนต์ ASTM F1930

คําแนะนํา:

• อุปกรณ์ทดสอบการกลืนลมไฟของหุ่นตรงกับมาตรฐาน ISO13506 และ ASTM F1930
• การประเมินผลการทํางานของเครื่องแต่งกายโดยเชิงทัศนคติในสภาพแวดล้อมไฟฉายแบบจําลองที่ควบคุมการไหลของความร้อน การกระจายไฟและระยะเวลาของตัวทดสอบไฟ
• เพื่อวิเคราะห์ระยะการเผาไหม้ และวัดเวลาของการเผาไหม้ระดับที่ 2 และ 3 โดยใช้ระบบนี้"

เกี่ยวกับระบบ:

• มันประกอบด้วยห้องทดสอบ ระบบควบคุม หมอนิกิน ระบบการเก็บข้อมูล ระบบการเก็บภาพ และโปรแกรม
• มันสามารถปรับระดับความเหมือนกันของการไหลผ่านความร้อนที่เกิดขึ้น รวบรวมและคํานวณอุณหภูมิของผิวหนัง, dermis และเนื้อเยื่อใต้ผิวหนังการเผาไหม้ระดับสองและความเจ็บปวดการคาดการณ์ระดับและขอบเขตของการเผาไหม้ เพื่อให้การนิยามของเครื่องแต่งกายป้องกัน

มานิคิน:

• การทดสอบตอบสนองความต้องการของ ISO 13506 และ ASTM f1930 และขนาดของลูกหมากตอบสนองความต้องการของ ASTM d6240
• ตัวแบบของหุ่นยนต์ทําจากวัสดุประกอบเซรามิกที่ไม่สามารถทําลายล้างและกันไฟได้
• นิรภัยมีข้อไหล่, เอ็นบอย, เข่า และข้อเท้า
• สายเชื่อมต่อเชื่อมต่อกับร่างกายของตัวจําลองจากด้านบนของหัวหรือคอหลัง
• มีเซ็นเซอร์ 122 เครื่องกระจายไปทั่วตัวหุ่น

เซนเซอร์:

• เซนเซอร์ทําจากเหล็กเหล็ก และเทอร์โมคัพเปิลถูกเชื่อมอยู่ด้านหลังของเซนเซอร์ เพื่อวัดการเปลี่ยนแปลงอุณหภูมิของแผ่นทองแดง
• ระยะระดับการกระจายแสงความร้อนอย่างน้อย 0-167kw / m2
• พื้นผิวเซ็นเซอร์ถูกฉีดด้วยสีดําทนอุณหภูมิสูง
• เวลาตอบสนองของเซ็นเซอร์ความร้อนต่ํากว่าหรือเท่ากับ 0.1s

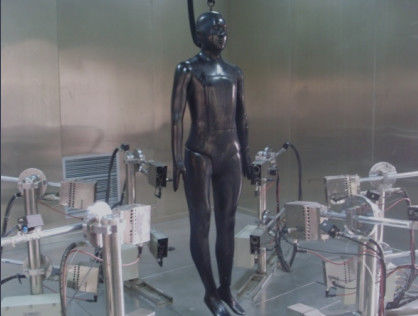

ห้องทดสอบ:

• ห้องทดสอบถูกสร้างขึ้นจากกระจกควอตซ์ที่ทนไฟและโครงสร้างเหล็ก พื้นที่ห้องมีความยาว 4m ขนาดกว้าง 3.5m ขนาดสูง 3m
• ห้องให้มีไฟที่เท่าเทียมกันสําหรับพื้นผิวการทดสอบของตัวทดลองและให้มีพื้นที่เพียงพอสําหรับการแก้ไขปัญหา
• ห้องจะต้องมีอุปกรณ์ระบายอากาศอิสระ เพื่อให้แน่ใจว่ามีอุปกรณ์ที่ให้ออกซิเจนเพียงพอในระหว่างการทดสอบ และก๊าซออกจะระบายหลังจากการทดสอบ
• อัตราการออกอากาศของพัดลมสามารถปรับได้ และปริมาณอากาศออกอย่างน้อย 25m3 / นาที
• เครื่องตรวจจับการรั่วไหลของก๊าซที่เผาไหม้ และเครื่องตรวจจับการเปิดและปิดประตูถูกติดตั้งในห้องเผาไหม้ เพื่อรับรองความปลอดภัยของบุคลากรและการทดสอบ

ระบบควบคุม:

• ใช้เครื่องเผา 12 เครื่อง นําเข้า และแบ่งเป็น 6 กลุ่ม โดยแต่ละกลุ่มมี 2 เครื่อง
• เครื่องเผาไฟประกอบด้วยการจัดวางแบบหกเหลี่ยมเพื่อให้มีการไหลผ่านความร้อนที่เกิดขึ้นอย่างเท่าเทียมกันอย่างน้อย 84kw / m2 สําหรับพื้นผิวของตัวเล่น;
• ท่อท่อแก๊สถูกจัดด้วยท่อเหล็กไร้ขัด และใช้ลําเลียงกันไฟในการเชื่อมต่อกับกลุ่มเผา;
• วาล์วซอลีนอยด์กันระเบิดในช่องเข้าควบคุมการเปิด-ปิดก๊าซ และเวลาตอบสนองคือ 0.1 วินาที
• การไหลของก๊าซถูกควบคุมโดยตัวควบคุมการไหลของมวล เพื่อควบคุมการไหลของก๊าซให้ถูกต้อง เพื่อให้มั่นคงและสามารถซ้ําได้ของสถานที่เกิดไฟ
• เครื่องเผาไฟมีเครื่องจุดไฟเปิดยาวสําหรับการทดสอบการเผาไฟอย่างปลอดภัย ระหว่างการทดสอบการทดสอบการเผาไฟ ระดับการเผาไฟถูกรักษาตลอดกระบวนการเพื่อให้มั่นใจในความปลอดภัยของการเผาไฟ

ระบบเก็บข้อมูล:

• คอมพิวเตอร์ + Labview ทําระบบการเก็บตัวอย่างและวิเคราะห์ข้อมูลความถี่สูงหลายช่องทาง
• ใช้แพลตฟอร์มการเก็บข้อมูลแบรนด์ที่นําเข้าและเชื่อมต่อ Ethernet เพื่อทําความเข้าใจการวัดที่กระจายระยะเวลา
• มีการนํามาใช้โมดูลการสกัดอุณหภูมิของแบรนด์ที่นําเข้า ความถี่ในการเก็บตัวอย่างคือ 95hz / ช่องทาง ความแม่นยําในการเก็บตัวอย่างคือ ± 0.29 °C และความละเอียดคือ 0.01 °C
• การใช้แพลตฟอร์มซอฟต์แวร์ Labview เพื่อบรรลุการเก็บข้อมูล, แสดงและบันทึกข้อมูลร่วมกัน
• 124 เครื่องตรวจจับและข้อมูลสภาพแวดล้อมอุณหภูมิถูกรวบรวมพร้อมกัน

โปรแกรม:

• โปรแกรมทดสอบระบบใช้ Labview การแก้ไข, การออกแบบแบบจําแนก, อินเตอร์เฟซที่ง่ายและข้อมูลที่รวย
• อุณหภูมิและการไหลของความร้อนของแต่ละช่องสามารถปรับขนาดได้ และเซ็นเซอร์ช่องแต่ละช่องพร้อมกับเส้นโค้งการแก้ไข
• การปรับระดับการเผาไหม้ระดับ 2 ของเซ็นเซอร์
• การไหลของก๊าซของช่องทางแต่ละช่องทางสามารถตั้งค่าได้
• การปรับระดับสภาพการเผยแพร่: นิรุ่นที่มีเซ็นเซอร์ปรับระดับถูกวางอยู่ในสภาพแวดล้อมการระเบิดเพื่อยืนยันค่าไหลของความร้อน, ค่าเฉลี่ยและค่าเบี่ยงเบนมาตรฐานของช่องทางแต่ละช่องทาง

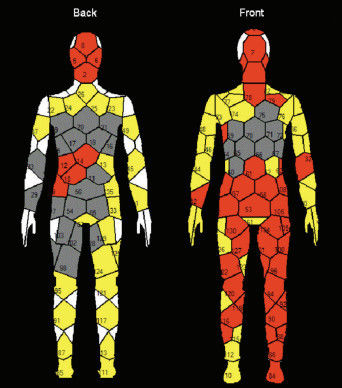

• การวิเคราะห์พื้นที่เผาผลาญระดับ 2 ของพื้นผิวของหุ่นยนต์
• การวิเคราะห์พื้นที่เผาไหม้ระดับที่ 3 ของพื้นผิวของหุ่นยนต์
• การวิเคราะห์พื้นที่เผาผลาญทั้งหมดของพื้นผิวของหุ่นยนต์
• การวิเคราะห์การดูดซึมความร้อนทั้งหมดของพื้นผิวของตัวทดลอง
