วัสดุก่อสร้างและวัสดุที่ติดตั้ง เครื่องทดสอบกระแทกรูปแบบ NF505

คําแนะนํา:

• การทดสอบระบายน้ําตาม NF P 92-505 เป็นการปฏิกิริยาต่อไฟ เป็นการทดสอบเสริมสําหรับการจัดอันดับ M ของวัสดุก่อสร้างและเครื่องติดตั้งมันใช้สําหรับวัสดุละลายทางอุณหภูมิที่มีบางอักเสบหรือไม่ไหล, ผลิตโดยแหล่งความร้อน, ได้สังเกตในระหว่างการทดสอบหลัก.หรือการทดสอบรังสี (ตู้ระบายรังสี) สําหรับวัสดุที่แข็งแรงหรือยืดหยุ่นและหนา (NF P 92-501).

• ในหลักการ การอักเสบของผ้าปูทองคําในการทดสอบการไหลน้ํา นําไปสู่การจัดอันดับ M4 หากผ้าปูทองคําไม่อักเสบในการทดสอบการไหลน้ําการจัดหมวดหมู่ที่ได้รับจากการทดสอบหลักถูกรักษา หรือวัสดุถูกปรับระดับลงตามว่ามีการไหลไหลที่ไม่อักเสบหรืออักเสบในช่วงการทดสอบหลักเดียวกัน. ในกรณีที่เกิดการหลุมหลุม โดยไม่มีการอักเสบ หรือมีอักเสบในระยะสั้นในการทดสอบหลักแนวทางนี้ยังถูกนําไปใช้กับการทดสอบความทนทานต่อไฟแบบเสริม (NF P 92-504) เมื่อมีการหลุดไหลที่ไม่อักเสบหรืออักเสบอีกครั้งในระหว่างการทดสอบแบบเสริมนี้.

สนามการใช้งาน:

• วัสดุก่อสร้าง

• รถราง

• ภายในรถยนต์

ลักษณะ:

อุปกรณ์การทดสอบกระแทกประกอบด้วยองค์ประกอบดังต่อไปนี้ที่ประกอบกันบนฐานเดียวกัน:

• ในส่วนบนของตัวยืนแรกวางแหล่งรังสีความร้อนประเภท epiradiator ของ 500 W ความจุที่มีพื้นผิวรังสีประกอบด้วยแผ่นซิลิก้าสับซ้อนกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจก.

• อุปกรณ์จับที่เคลื่อนไหวทําให้สามารถยกรองรับ epiradiator ขึ้นเล็กน้อยเพื่อหมุนในระดับ 90 ° ในระนาบแนวราบ เพื่อเอามันออกจากชิ้นทดสอบ

• หน่วยยืนที่สองมีชุดปรับความสูงที่มีส่วนบนเป็นตัวรองรับชิ้นทดสอบ และส่วนล่างเป็นช่องรับการหลุด โดยส่วนสองนี้ห่างกัน 300 มม.

• หน่วยรองของชิ้นทดสอบทําจากแหวนโลหะที่วางกรีดกลมเรียบในสายเหล็กไร้ขัด

• กระป๋องหยดประกอบด้วยจานเล็ก ๆ ที่ด้านล่างเรียบครอบคลุมโดยเต็มไปด้วยผ้าปู

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

ปริมาตร:

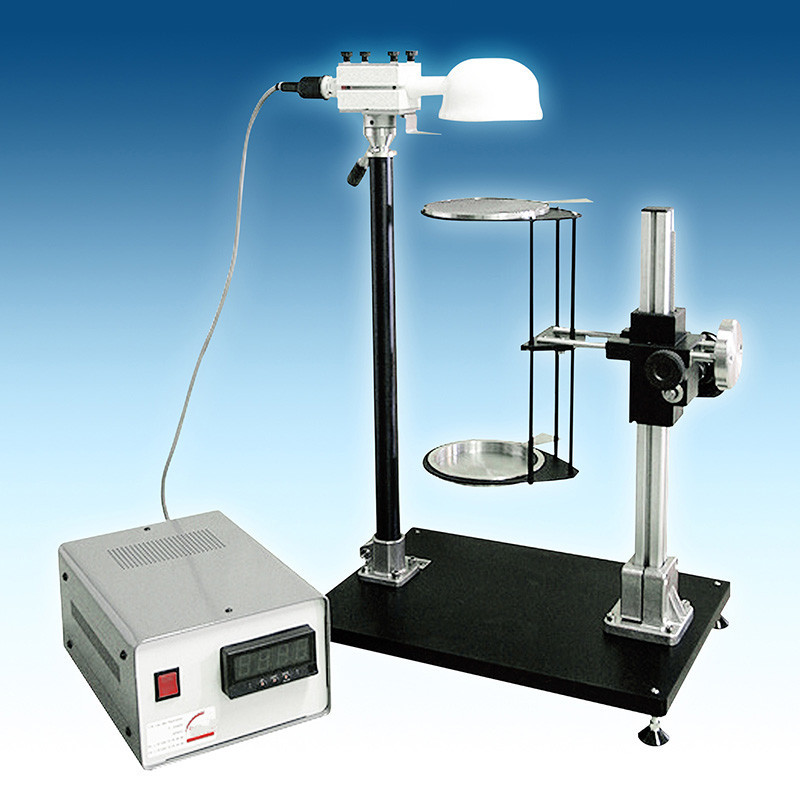

NF505 เครื่องทดสอบการไหลน้ําภาพจริง
