เครื่องวิเคราะห์คุณภาพพลังงาน 3 ขั้นตอน เครื่องบันทึกข้อมูลคุณภาพพลังงาน

เครื่องวิเคราะห์คุณภาพพลังงาน 3 ขั้นตอน เครื่องบันทึกข้อมูลคุณภาพพลังงาน

คําแนะนํา:

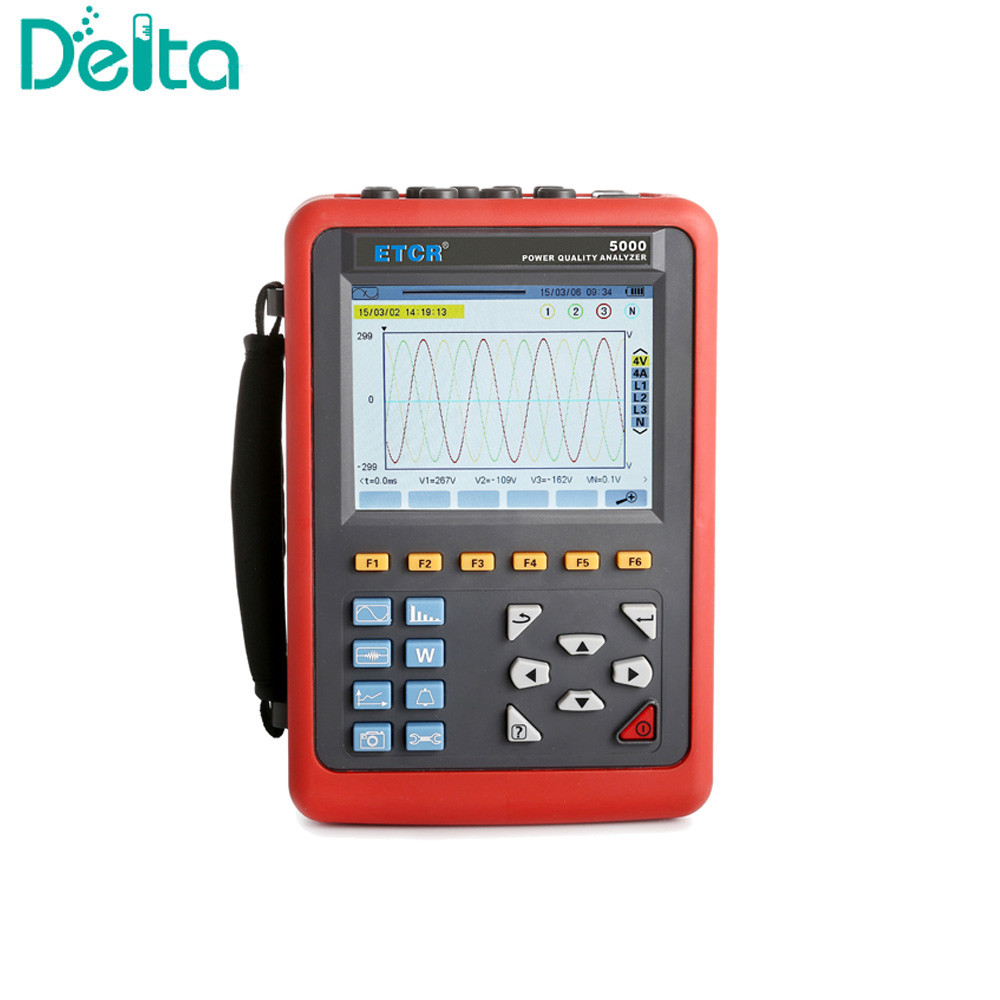

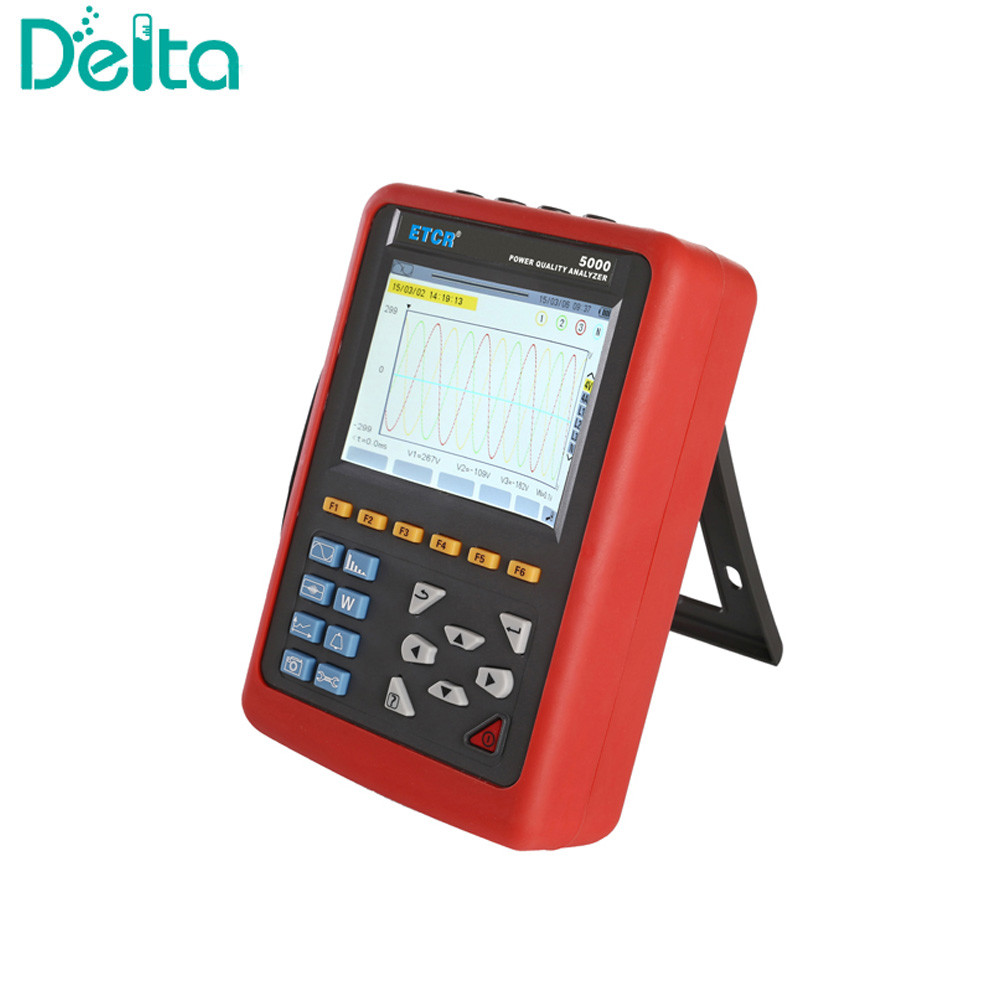

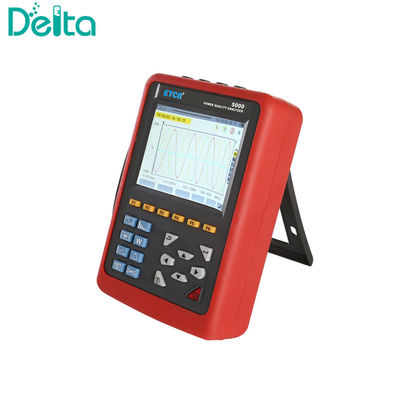

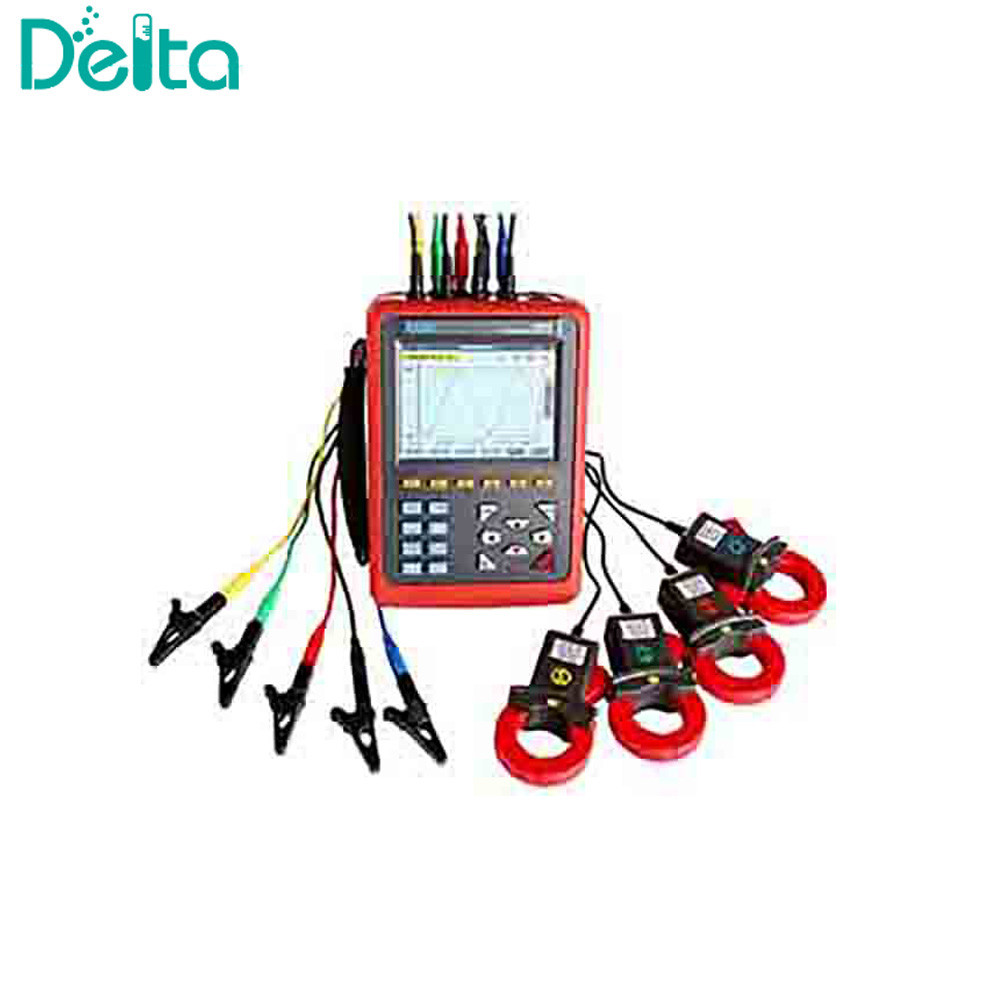

ETCR-5000เครื่องวิเคราะห์คุณภาพพลังงานสามเฟส เครื่องบันทึกข้อมูลคุณภาพพลังงานโดยเฉพาะเจาะจงสําหรับการวิเคราะห์และการวินิจฉัยที่ครบวงจรเกี่ยวกับปริมาตรไฟฟ้า ทั้งความแรงดัน, กระแสไฟฟ้า, พลังงาน, ปริมาตรการไฟฟ้าฮาร์มอนิกและเฟส


มันใช้กับอุตสาหกรรมไฟฟ้า, ปิโตรเคมี, โลหะ, รถไฟ, บริษัทเหมืองแร่, สถาบันวิจัยวิทยาศาสตร์, และกรมวัด.
ETCR-5000 เครื่องวิเคราะห์คุณภาพพลังงาน 3 ขั้นตอน เครื่องบันทึกข้อมูลคุณภาพพลังงานเหมาะสําหรับการทดสอบสนาม 3 ขั้นตอน มีหลายฟังก์ชัน และมีสติปัญญา การทํางานของมนุษย์และเครื่องจักรอย่างค่อนข้างเรียบร้อย

ปริมาตร:

ปัจจัยส่งผล	สินค้าทดสอบ	สภาพพื้นฐาน	สภาพการทํางาน
อุณหภูมิแวดล้อม	ปริมาตรทั้งหมด	(23±2) °C	-10°C ~ 40°C
ความชื้นสัมพัทธ์	ปริมาตรทั้งหมด	40% ~ 60%	< 80%
ความดันระยะ-เฉลี่ย	ปริมาตรทั้งหมด	(100±1%) V	1.0V ~ 1000V
ความดันระยะต่อระยะ	ความดันระยะต่อระยะ RMS จริง	(200±1%) V	1.0V ~ 2000V
ปัจจุบัน	กระแส RMS จริง	(5±1%) A	10mA ~ 1000A
ความถี่ของเครือข่าย	ปริมาตรทั้งหมด	50Hz±0.1Hz	40Hz ~ 70Hz
การเปลี่ยนระยะ	พลังงานและพลังงานที่ใช้งาน	Cosφ = 1	Cosφ: 0.2 ~ 10
	พลังงานปฏิกิริยาและพลังงานปฏิกิริยา	Sinφ=1	ซินφ: 0.2 ~ 10
ฮาร์โมนิก	ปริมาตรทั้งหมด	< 0.1%	00.0% ~ 100%
ความไม่สมดุลของแรงดัน	ปริมาตรทั้งหมด	< 10%	00.0% ~ 100%
ความดันการทํางานของอุปกรณ์	ปริมาตรทั้งหมด	DC9.8V±0.1V	DC9.5V ~ 10.5V
สนามไฟฟ้าภายนอก สนามแม่เหล็ก	ปริมาตรทั้งหมด	ควรหลีกเลี่ยง
สถานที่ทดสอบ	ปริมาตรที่เกี่ยวข้องกับกระแสที่วัด	ทดสอบสายที่กลางของ clamp.

พลังงานไฟฟ้า	แบตเตอรี่ลิทธิียมไอออน 9.6 วอลล์ รีชาร์จสํารอง
ตัวชี้วัดแบตเตอรี่	สัญลักษณ์แบตเตอรี่แสดงพลังงานการปล่อย เมื่อความดันต่ําเกินไป ปิดอัตโนมัติหลังจาก 1 นาที
การบริโภคพลังงาน	การบริโภคปัจจุบันของการทดสอบปกติ 490 mA การทํางานต่อเนื่อง 8 ชั่วโมง
โหมดการแสดง	หน้าจอ LCD สี 640 จุด*480 จุด, 5.6 นิ้ว ระดับการแสดง: 116mm*88mm

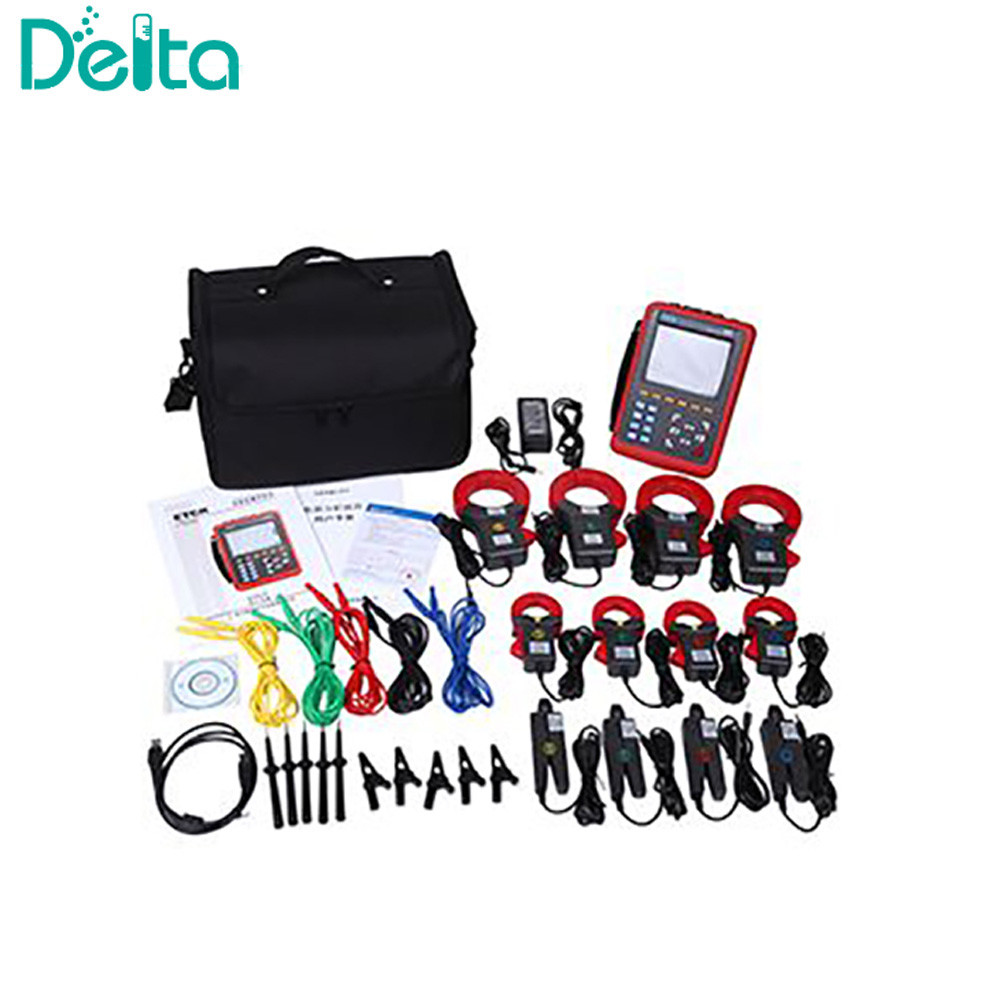

ขนาดของคลัมป์	008 แคลมปั่นกระแสคมขนาดเล็ก: 7.5mm*13mm 040 เครื่องจับกระแสวงกลม: 35mm*40mm 068 เครื่องจับกระแสวงกลม: 68mm*68mm
ขนาดเครื่องมือ	L*W*H: 240mm*170mm*68mm

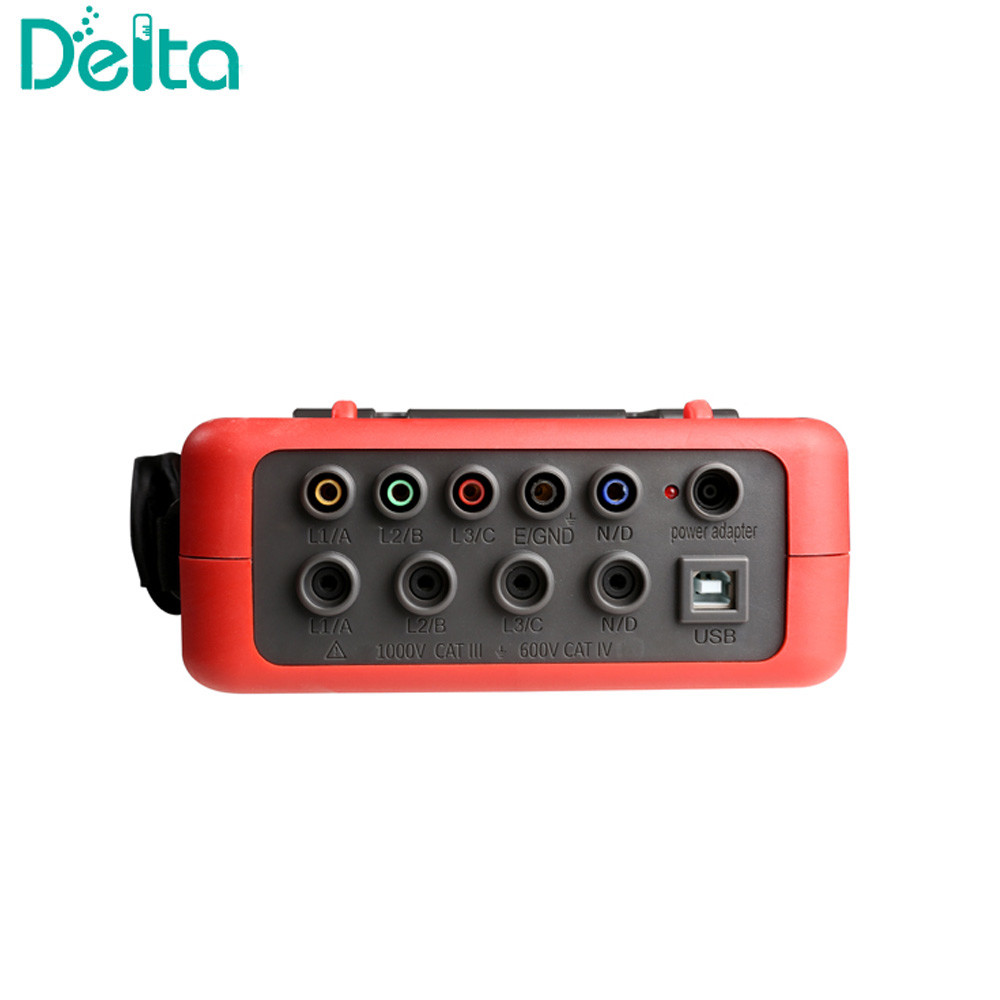

จํานวนช่องทาง	4U/4I
ความดันระยะต่อระยะ	1.0V ~ 2000V
ความดันระยะ-เฉลี่ย	1.0V ~ 1000V
ปัจจุบัน	008 กระแสคลัมป์: 10mA ~ 10.0A 040 กระแสคลัมป์: 0.10A ~ 100A; 068 กระแสคลม: 1.0A ~ 1000A เครื่องแปลงกระแสปัจจุบันแบบเลือก: กระแสเข้าเครื่องมือ 1mA ~ 500mA
ความถี่	40Hz ~ 70Hz
ปริมาตรของไฟฟ้า	W, VA, Var, PF, DPF, cosφ, tanφ
ปริมาตรพลังงาน	วอห์, วอห์, วอห์
ฮาร์โมนิก	คําสั่ง 0~50
การบิดเบือนฮาร์มอนิกทั้งหมด	สั่ง 0~50 ทุกระยะ
โหมดผู้เชี่ยวชาญ	ใช่ครับ
จํานวนบันทึกชั่วคราว	150 ชุด
เครื่องสับสับของแรงดัน	ใช่ครับ
โหมดการเริ่มต้นปัจจุบัน	ใช่ 100 วินาที
3 ขั้นตอนของความไม่สมดุล	ใช่ครับ
บันทึก	300 วัน ((บันทึกปริมาตร 20 ครั้งพร้อมกันบันทึกแต้มละ 5 วินาที)
นิติขั้นต่ํา/สูงสุด	การวัดค่าสูงสุดและต่ําสุดในระยะเวลา
ระเบิด	40 ประเภทที่แตกต่างกันของการเลือกปารามิเตอร์ 12,800 ชุดบันทึกสัญญาณเตือน
สูงสุด	ใช่ครับ
การแสดงภาพแผนภูมิ phasor	อัตโนมัติ
ความจุของภาพฉลาก	60.
ภาษาเมนู	ภาษาอังกฤษ/ภาษาจีน
การสื่อสาร	USB
การปิดอัตโนมัติ	เมื่อมีการเริ่มโครงการแจ้งเตือน หรือการค้นหาผู้ผ่าน, การจับปัจจุบันที่กําลังลุกเข้ามา, หรือการบันทึกแนวโน้มที่กําลังรออยู่หรือกําลังดําเนินการ, อุปกรณ์จะไม่ปิดอัตโนมัติ.
	ในโหมดการทดสอบอื่นๆ 15 นาที โดยไม่ต้องกดคีย์ ปิดอัตโนมัติหลังจากเตือน 1 นาที
ฟังก์ชันไฟหลัง	ใช่ เหมาะสําหรับใช้ในเวลากลางคืนและที่มืด
น้ําหนัก	เจ้าบ้าน: 1.6 กิโลกรัม (มีแบตเตอรี่)
	008 แคลมปั่นกระแสคมขนาดเล็ก: 170g*4
	040 เครื่องจับกระแสวงกลม: 190g*4
	068 เครื่องจับกระแสวงกลม: 510g*4
	สายทดสอบและตัวปรับพลังงาน: 900g
	น้ําหนักทั้งหมด: ประมาณ 10.5 กิโลกรัม (รวมกับบรรจุ)
ความยาวของสายทดสอบความกระชับกําลัง	3 เมตร
ความยาวของสายเซ็นเซอร์กระแส	2 เมตร
อุณหภูมิการทํางาน และความชื้น	-10°C~40°C ต่ํากว่า 80% Rh
สถานที่เก็บ	-10°C~60°C ต่ํากว่า 70% Rh
อุปทานการเข้า	อุปทานการเข้าของแรงดันการทดสอบ: 1MΩ
ทนต่อความกระชับกําลัง	ทนความแรงดัน AC 3700V / 50Hz sinusoidal เป็นเวลา 1 นาทีระหว่างสายไฟเครื่องมือและเปลือก
การกันความร้อน	ระหว่างสายไฟเครื่องมือและโครง ≥10MΩ
โครงสร้าง	ปรับความหนาวได้สองครั้ง พร้อมกับการปรับความหนาวที่ป้องกันการสั่น
กติกาความปลอดภัย	IEC 61010 1000V ประเภท III / 600V CAT IV, IEC 61010-031, IEC 61326 ระดับการปนเปื้อน: 2.

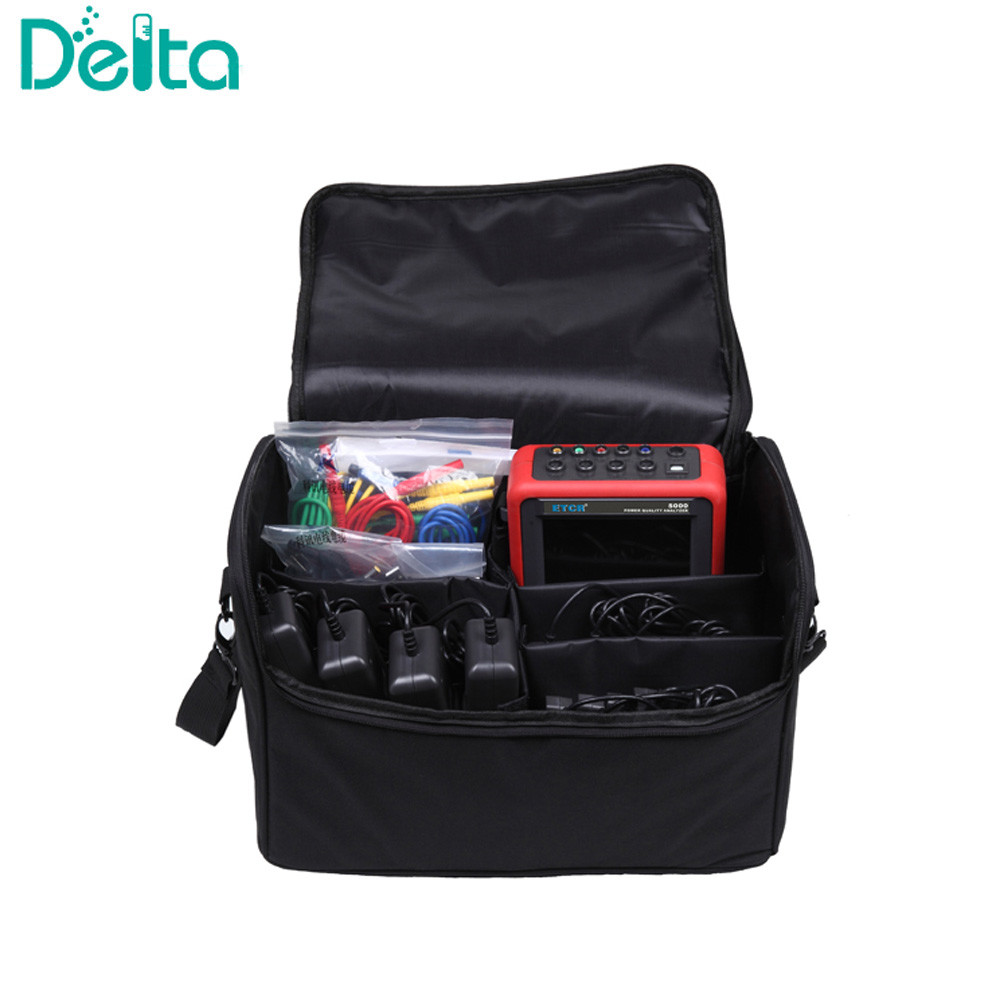

ขนาดบรรจุ	400*270*270 ((มม) (L*W*H)
น้ําหนัก	8 กิโลกรัม

ฟังก์ชัน:
การแสดงรูปคลื่นในเวลาจริง (4 ช่องความดัน/4 ช่องกระแสไฟฟ้า)
ค่า RMS ของความแรงดันและกระแสไฟฟ้าที่แท้จริง
ส่วนประกอบของแรงดันแบบ DC
ค่าแรงแรงดันและกระแสไฟฟ้าสูงสุด
ค่าปริมาณกระแสไฟฟ้าและแรงดัน RMS ขั้นต่ําและสูงสุดในครึ่งวงจร
การแสดงแผนภูมิของฟาซอร์
การวัดของฮาร์โมนิกแต่ละอันถึงลําดับ 50
แผนการบาร์แสดงอัตราสัมพันธ์ของกระแสไฟฟ้าและความแรงกดของแต่ละเฟส
ความบิดเบือนฮาร์มอนิกรวม (THD)
อัตราการทํางาน, อัตราการปฏิกิริยา, อัตราการทํางานตามระยะและการสะสม
พลังงานที่ทํางาน, ปฏิกิริยา, พลังงานที่ปรากฏ, โดยระยะและสะสม
แทรนซอฟเตอร์เค แฟคเตอร์
ปัจจัยพลังงาน (PF) และปัจจัยการย้าย (DPF หรือ COSΦ)
ความสับสนระยะสั้น (PST)
ความไม่สมดุลใน 3 ขั้นตอน ((กระแสไฟฟ้าและแรงดัน)
