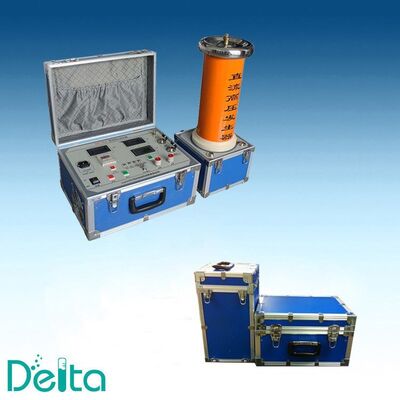

เดอะ ZGF-400kV/3mA DC High Voltage Test Set เป็นเครื่องกำเนิดไฟฟ้าแรงสูง DC แบบอนุกรมที่หุ้มด้วยน้ำมัน ออกแบบมาสำหรับการทดสอบภาคสนามและในห้องปฏิบัติการของสายเคเบิลไฟฟ้าคลาส 110kV และ 220kV, ตัวป้องกันไฟกระชากแบบซิงค์ออกไซด์, บูชชิ่ง, หม้อแปลงไฟฟ้า และสวิตช์เกียร์ ให้เอาต์พุต DC ที่ปรับได้อย่างต่อเนื่อง 0-400kV ที่กระแสพิกัด 3mA พร้อมฟังก์ชันวัดแรงดันอ้างอิง 0.75 U1mA อัตโนมัติสำหรับการทดสอบกระแสรั่วไหลของ MOA (ตัวป้องกันออกไซด์โลหะ).
การใช้งาน
การทดสอบแรงดันไฟฟ้า DC ที่ทนได้ยังคงเป็นวิธีที่ปฏิบัติได้มากที่สุดในการประเมินสภาพฉนวนของสายเคเบิลแบบมีน้ำมัน, สายเคเบิล XLPE เก่าที่ไม่มีการทดสอบ AC และสำหรับการวัดแรงดันอ้างอิง 1mA (U1mA) และกระแสรั่วไหล 0.75 U1mA ของตัวป้องกันซิงค์ออกไซด์ พิกัด 400kV/3mA ครอบคลุมตัวป้องกัน 220kV และระบบสายเคเบิล 110kV ด้วยระยะที่เพียงพอ ในขณะที่โครงสร้างแบบโมดูลาร์น้ำหนักเบาช่วยให้ช่างเทคนิคสองคนสามารถขนย้ายเครื่องได้ไปยังสถานีย่อยและร่องสายเคเบิล.
คุณสมบัติหลัก
- เอาต์พุตปรับได้อย่างต่อเนื่องตั้งแต่ 0 ถึง 400kV DC, กระแสพิกัด 3mA
- การทดสอบ MOA อัตโนมัติ: วัดกระแสรั่วไหล U1mA และ 0.75 U1mA, คำนวณอัตราส่วนและพิมพ์ผลลัพธ์
- ความเสถียรสูงภายใต้โหลดความจุ; ปัจจัยริปเปิลดีกว่า 0.5% ที่เอาต์พุตพิกัด
- การป้องกันแรงดันเกิน, กระแสเกิน และการสตาร์ทศูนย์ พร้อมการตัดอัตโนมัติ
- จอ LCD ขนาดใหญ่พร้อมเมนูภาษาจีน/อังกฤษ, เส้นโค้งแรงดันและกระแสแบบเรียลไทม์
- การทำงานด้วยปุ่มเดียว 0.75 U1mA ในตัวสำหรับการทดสอบตัวป้องกัน
- ถังแรงดันสูงหุ้มด้วยน้ำมันพร้อมตัวเลือกหม้อแปลงระบายความร้อนด้วยอากาศหรือน้ำมัน
- การออกแบบโมดูลาร์แบบพกพา: ถัง HV, หน่วยควบคุม และสายเคเบิลเชื่อมต่อในกล่องแยก
ข้อมูลจำเพาะทางเทคนิค
| แรงดันเอาต์พุตพิกัด | 400kV DC (ขั้วลบมาตรฐาน, ขั้วบวกเป็นทางเลือก) |
| กระแสเอาต์พุตพิกัด | 3mA |
| กำลังพิกัด | 1200W |
| แหล่งจ่ายไฟเข้า | AC 220V +/-10%, 50/60Hz, เฟสเดียว |
| การควบคุมแรงดันไฟฟ้า | ต่อเนื่อง, 0-100% ของแรงดันพิกัด |
| ความแม่นยำของแรงดันไฟฟ้า | +/-1.5% ของค่าที่อ่านได้, +/-1 หลัก |
| ความแม่นยำของกระแสไฟฟ้า | +/-1.5% ของค่าที่อ่านได้, +/-1 หลัก |
| ปัจจัยริปเปิล | น้อยกว่า 0.5% ที่แรงดันและกระแสพิกัด |
| การแสดงผลแรงดันไฟฟ้า | LCD, 0-400.0kV, ความละเอียด 0.1kV |
| การแสดงผลกระแสไฟฟ้า | LCD, 0-3000uA, ความละเอียด 1uA |
| ตัวกลางฉนวน | น้ำมันหม้อแปลง, ถัง HV แบบเติมน้ำมัน |
| การระบายความร้อน | การระบายความร้อนด้วยอากาศตามธรรมชาติ, การทำงานต่อเนื่องที่โหลดพิกัด |
| อุณหภูมิแวดล้อม | -10C ถึง +40C |
| ความชื้นสัมพัทธ์ | น้อยกว่า 85%, ไม่ควบแน่น |
| ระดับความสูง | สูงสุด 2000 เมตร |
| น้ำหนักโดยรวม | ถัง HV ประมาณ 95 กก., หน่วยควบคุมประมาณ 8 กก. |
อุปกรณ์เสริมมาตรฐาน
- ถังเครื่องกำเนิดไฟฟ้าแรงสูงแบบเติมน้ำมันพร้อมบุชชิ่งเอาต์พุตแรงสูง
- หน่วยควบคุมดิจิทัลพร้อมจอ LCD และเครื่องพิมพ์
- แท่งคายประจุพิกัด 400kV
- แอมมิเตอร์ดิจิทัลและสายวัดแบบมีฉนวนป้องกัน
- สายดินและแท่งกราวด์
- ซีลสำรองและกรวยเติมน้ำมัน
- คู่มือการใช้งานและการบำรุงรักษาเป็นภาษาอังกฤษ
- รายงานการทดสอบจากโรงงานและใบรับรองการสอบเทียบ
มาตรฐานการทดสอบ
ชุดนี้ออกแบบมาเพื่อรองรับการทดสอบตาม IEC 60060-1 (เทคนิคการทดสอบแรงดันสูง), IEC 60076-3 (ระดับฉนวนของหม้อแปลงไฟฟ้า) และ DL/T 596 (การทดสอบป้องกันอุปกรณ์ไฟฟ้า) สำหรับการทดสอบตัวป้องกันซิงค์ออกไซด์ ขั้นตอน U1mA และ 0.75 U1mA เป็นไปตาม IEC 60099-5 และ GB 11032.
ทำไมต้องเลือกชุดนี้
ทุกยูนิตได้รับการประกอบ, เติมน้ำมัน, และทำงานที่แรงดันพิกัดเป็นเวลา 1 ชั่วโมงก่อนส่งมอบ, พร้อมบันทึกรูปคลื่นทดสอบและกระแสรั่วไหลในรายงานจากโรงงาน หน่วยควบคุมจะเก็บข้อมูลการทดสอบล่าสุด 50 รายการ ซึ่งสะดวกสำหรับการเปรียบเทียบกระแสรั่วไหลของตัวป้องกันเป็นระยะๆ ในไซต์เดียวกัน เรามีเวอร์ชันอินพุต 220V/50Hz และ 110V/60Hz, และสามารถให้เอาต์พุตขั้วบวกได้ตามคำขอ.
คำถามที่พบบ่อย
ถาม: ชุดนี้สามารถทดสอบสายเคเบิล 220kV ได้หรือไม่?
ตอบ: ใช่ แรงดันไฟฟ้า DC 400kV ครอบคลุมแรงดันไฟฟ้าทดสอบ DC สำหรับสายเคเบิลคลาส 220kV ด้วยระยะที่เพียงพอ สำหรับสายเคเบิลที่ยาวมาก ต้องตรวจสอบกระแสชาร์จเทียบกับพิกัด 3mA, และเราสามารถเสนอราคาสำหรับรุ่น 5mA ได้หากจำเป็น.
ถาม: มีแท่งคายประจุรวมอยู่ด้วยหรือไม่?
ตอบ: ใช่ แท่งคายประจุพิกัด 400kV พร้อมสายดินรวมอยู่ในขอบเขตการจัดส่งมาตรฐาน.
ถาม: การรับประกันคืออะไร?
ตอบ: รับประกันหนึ่งปีสำหรับชุดที่สมบูรณ์, พร้อมให้คำปรึกษาทางเทคนิคตลอดอายุการใช้งานและจัดหาอะไหล่เป็นเวลาสิบปี.
